제품

설명

기본 정보

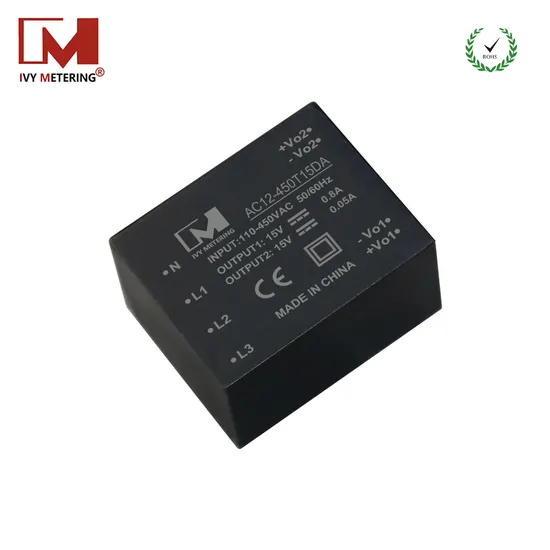

모델 번호	AC12-450T15DA
출력 전력	5W-15W
입력 전압	풀 레인지
연결 모드	시리즈 스위칭 전원 공급 장치
시작 모드	분리형 여기 스위칭 전원 공급 장치
전압 조절 모드	주파수 변조 유형
전력 공급 시스템	단말 전력 분배 장비
변조 시스템	PWM
인증	RoHS, ISO, FCC
상표	여자 이름
입력	3
출력	2
입력 전압 범위	110~450VAC
온도 범위	-40도~85도
운송 패키지	카톤
사양	추후 공지
등록 상표	여자 이름
기원	중국 저장성
HS 코드	9028301300
생산 능력	800,000.00/월

제품 설명

모듈의 주의 사항:
1. 모듈 옵션에 대하여
(1) IVY는 1994년부터 스위칭 및 미터링 솔루션에 중점을 두고 있으며 전원 공급 모듈, 통신 모듈, 전원 공급 절연 모듈, 통신 절연 모듈 등을 보유하고 있습니다.
스마트 모듈도 있습니다. 이 경우 어떤 종류의 모듈을 찾고 계신지 결정해 주세요. 전원 공급 모듈 - AC DC 전원 공급 모듈, DC DC 전원 공급 모듈, 절연형 전원 공급 모듈 등이 있습니다. 전원 공급 모듈의 경우, 입력, 출력 전압(5-18VDC), 내전압, 밀봉, 절연 여부가 주요 고려 사항입니다.
통신 모듈- RS485 통신 모듈, PLC 통신 모듈, G3-PLC 통신, LoRawan 통신 모듈, 통신 분리 모듈 등이 있습니다. 이러한 통신 모듈의 경우 통신 방식, 속도, 거리 및 안정성 등은 무시할 수 없습니다.
스마트 모듈 - 에너지 미터 또는 가전제품용 기존 모듈은 기능이 적었지만, 요즘 모듈은 고주파 변압기 칩, 절연 칩, 전류 변압기, 션트 등과 결합되어 RS485+ 일반 측정 모듈과 같이 전기 데이터 감지를 실현할 수 있는 스마트 측정 모듈이 되었습니다. 2. 자세한 정보
(1) 에너지 미터 내부의 모든 구성 요소는 당사에서 구매할 수 있지만, 수량이 적을 경우 가격 경쟁력이 없기 때문에 에너지 미터 또는 릴레이/CT와 함께 구성 요소를 제공하는 것을 선호합니다.
(2) PCBA 설계에 대해 이러한 품목의 레이아웃 및 거리와 같은 질문이 있는 경우 당사에서 귀하의 BOM 목록 및 기타 요구 사항에 맞춰 설계를 도와드릴 수 있습니다.

부품 번호		AC12-450T15DA AC12-450S12DA AC6-450T15DA AC6-450S5DA
입력 전압 범위		110Vac~450Vac
출력 전압/전류	Vo1(V)	15V 12V 15V 5V
	Io1(mA)	800mA 1000mA 1000mA 1200mA
	Vo2(V)	15V
	이오2(mA)	50mA
최대 용량성 부하		1000uF
입력 주파수 범위		120mVp-p 120mVp-p 120mVp-p 80mVp-p
리플 및 노이즈(20MHz, 전부하)		70% 70% 76% 78%
대기 전력 소비량		0.15W
단락 전원		1.20W
입력 전류		2.3mA(최대) @Vin=110Vac 2.2mA(최대) @Vin=220Vac
전압 정확도		Vo1±0.5%TYP,1.0%최대; Vo2±3.0%TYP,5.0%최대;
능률		기본 전압 입력, 전부하Vo≤5.0V, 73% 일반Vo>5.0V, 80% 일반
스위칭 주파수		60KHz(일반)
작동 온도		-40ºC~+85ºC
온도 효과		0.02%/ºC (주요)
보관 온도		-40ºC ~ +105ºC
최대 케이스 온도		+95ºC
상대 습도		10%~90%
케이스 소재		난연성 소재
절연 전압		입력 및 Vo1 입력-출력 4000Vac ≤ 1.5mA/1min; 입력 및 Vo2 입력-출력 1500Vac ≤ 1.5mA/1min;
(MTBF)		25ºC에서 300,000시간 이상

(2)Then you have to confirm below main points:
