개요

기본 정보

모델 번호	SW-PA-03001500-47C
지원 네트워크	지에스엠
상태	새로운
Psat 전력 출력	47±1dBm
얻다	47±1dB
입력 Vswr	2, ≤1.5
전력 이득 평탄도	±2.5
작동 온도	-20~60도
애플리케이션	통신, 레이더, 군사 통신
이름	RF 전력 증폭기
운송 패키지	표준 포장
사양	200*120*30mm
등록 상표	OEM
기원	난징, 중국

제품 설명

난징 샤인웨이브 테크놀로지(Nanjing Shinewave Technology Co., Ltd.)는 RF 마이크로파 안테나, 능동 및 수동 부품, 그리고 서브시스템의 연구 개발, 생산 및 판매를 전문으로 하는 기업입니다. 당사의 제품 분야는 재밍 방지 안테나, RF 전력 증폭기, T/R 모듈, VCO/DRO, 마이크로파 필터, 듀플렉서, 주파수 소스 및 관련 서브시스템을 포함한 다양한 마이크로파 통신 장치를 포괄하며, 이러한 제품들은 이동 통신, 레이더 및 기타 분야에서 널리 사용됩니다. 고객의 특수하고 높은 요구 사항을 충족하기 위해 표준 제품 외에도 맞춤형 제품 개발 방식을 제공합니다. 당사는 항상 고객에게 빠르고 고품질의 제품과 서비스를 제공합니다.

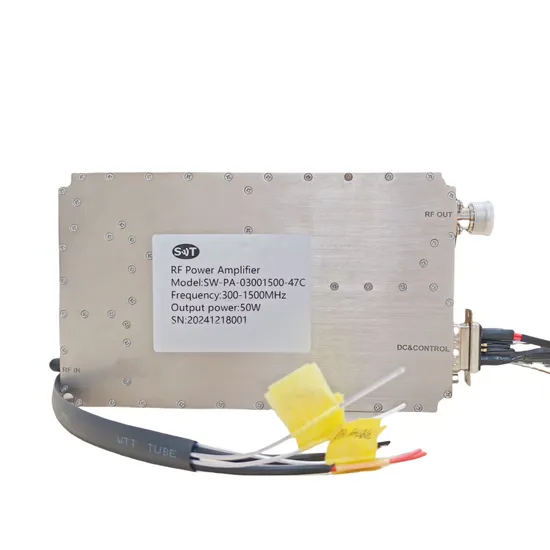

레이더 전송 신호용 맞춤형 고성능 광대역 300-1500MHz 50W RF 전력 증폭기

제품 설명

제품 개요

본 제품은 300~1500MHz 주파수 대역의 신호 증폭을 위해 설계된 고성능 광대역 RF 전력 증폭기로, 50W의 출력 전력을 제공합니다. 무선 통신, 레이더, 방송 시스템 및 과학 연구 분야에 널리 사용됩니다. 성능 안정성과 사용자 편의성에 중점을 두어 중·고주파 RF 시스템에 이상적인 선택입니다.

자세한 사양 및 기능

1. 주파수 범위: 300-1500MHz

   광범위한 주파수 범위를 지원하여 다양한 RF 신호의 요구 사항을 충족합니다.

   통신 및 신호 처리 분야의 VHF 및 UHF 주파수 대역에 적용 가능합니다.

2. 출력 전력: 50W

   최대 50W RF 출력을 제공하며, 장거리 무선 전송 및 신호 확장에 적합합니다.

   기지국 통신이나 레이더 신호 증폭 등 고전력 신호 전송이 필요한 시나리오에 이상적입니다.

3. 성과 향상:

   일관된 신호 증폭을 보장하기 위해 선형 이득으로 설계되었습니다.

   낮은 왜곡 특성으로 인해 증폭 과정에서 간섭이 줄어듭니다.

4. 인터페이스 디자인:

   RF IN 및 RF OUT 인터페이스를 통해 신호 입력 및 출력 연결이 간편합니다.

   DC & CONTROL 인터페이스는 장치에 외부 전원 및 제어 신호가 필요함을 나타내며, 일반적으로 외부 조정(예: 이득 튜닝 또는 상태 모니터링)을 지원합니다.

5. 열 관리 및 안정성:

   금속 케이스는 효율적인 열 설계를 특징으로 하며, 고전력 출력 중에도 안정적인 작동을 보장합니다.

   표면에 균일하게 분포된 나사는 뛰어난 차폐성과 구조적 강도를 나타냅니다.

6. 운영 환경:

   산업 환경에 적합하며 일반적으로 광범위한 온도 범위를 지원합니다.

   전자파 간섭에 대한 높은 내구성으로 복잡한 환경에서도 안정적인 작동을 보장합니다.

사양
+28VDC +25oC 및 50Ω 시스템에서의 일반적인 성능입니다.

개요 치수 도면

제품 매개변수

RF / 전기
매개변수	최소	유형.	맥스	단위
작동 주파수	300		1500	MHz
RF 입력		0		데시엠
P-sat 전력 출력		47		데시엠
파워 게인		47		데시벨
전력 이득 평탄도		±2.5
입력 VSWR		2
작동 전압		28		VDC
In-Out 임피던스		50

기계적인
매개변수	값	단위
치수(길이 x 너비 x 높이)	200*120*30	mm
RF 커넥터(입력/출력)	SMA-KFD/ N-FK	--
DC 커넥터	D-SUB: 전원 켜기/끄기 제어; 모니터링 매개변수에는 출력 전력, 온도가 포함됩니다.	--
냉각	시스템의 열 방출	--
설치	3-4 관통 구멍	--
무게	≤2	킬로그램

환경/보호
매개변수	최소	맥스	단위
작동 온도(하우징 온도)	-20	+60	°C
습도 범위	0-100		%
PA 베이스플레이트 차단 온도	+ 85		°C

커넥터 정의
앰프 커넥터 유형:		디서브
트라이어드 케이블 부품 번호:		--
숫자	정의	설명
1	VDD	28V
2	접지	접지
3	PA 활성화	TTL Hi = 활성화, TTL Lo = 비활성화 또는 연결 안 됨
4	경보	알람(TTL)
5	온도 모니터링	온도(아날로그)
6-7	NC	NC
